1）強化“物聯網”覆蓋
本系統建設，根據國家相關的標準和規范，以物聯網技術為基礎，將城鎮雨污管網擴展源頭和過程，通過現場增設的BRD零探器和系統平臺互聯互通，融入系統，成為監控系統的基礎數據的一個部分。
2）“大數據”思路進行數據管理
在數據源擴充后，應用 “溯源追蹤”模型，應用大數據思路，從多維度的數據中進行挖掘，如設備狀態值、監測分析結果數據、排水量數據等，從而得到除監測結果性質外的排污水量、雨污管水流速等，使數據應用結果和范圍得到有效提升；并且同步對數據共享交互進行科學化、規范化、標準化設計，滿足市級、區域級和本級（項目區域）各層級和用戶的數據需求。
3）國家標準和實際應用的統一設計和建設
遵循國家規范和技術標準，將雨污管網及重要排口排水?dāng)?shù)據量有效融入監控管理范疇，推進水環境污染源監控一體化、多維化管理進程，提升水環境監控綜合管理水平。
主要以河道為基礎，在項目區域范圍內的河道排口、污水管窨井內安裝具有監測排水?dāng)?shù)據的零探器，建設具有雨污管網零直排溯源監測管理系統。系統建成后，具備對監管區域范圍內地下雨污管網的中雨水排水和污水治理各個環節水流趨向、水量的動態監管，逐步形成雨污管網數據的信息化監控能力，并通過數據的有機整合和挖掘，獲取水污染治理實際水平和能力，進一步提升生態環境監管技術水平，滿足新形勢下生態環境管理科技化、精細化的新需求，當零探器安裝到一定數量后，系統可以二維或三維展示整個區域范圍內的整個地下雨污管網，并可動態顯示整個地下管網的實時狀態，包含水流及預報警信息。
系統分為首頁“一張圖”監測、零探器監測、溯源追蹤與參數設置四個主要部分：

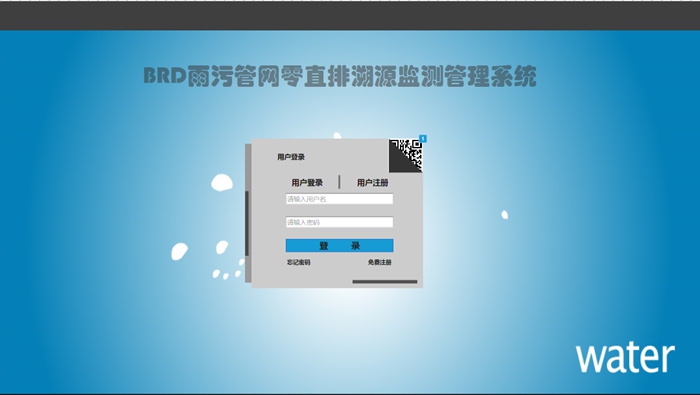

在IE瀏覽器(IE8版本)輸入系統地址：如http://www.xxx.com. 進入登錄界面如圖：
為保證系統管理控制臺的安全性，該控制臺設置了登錄用戶名、密碼認證方式。在登錄頁面的用戶名和密碼輸入框內輸入對應的正確的用戶名與密碼，單擊【登錄】便可以登錄系統，進行各種操作。默認的系統管理員用戶名為：Admin，密碼為：1239。

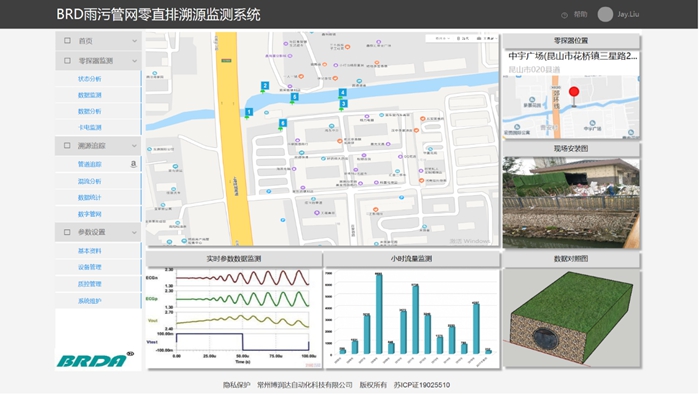

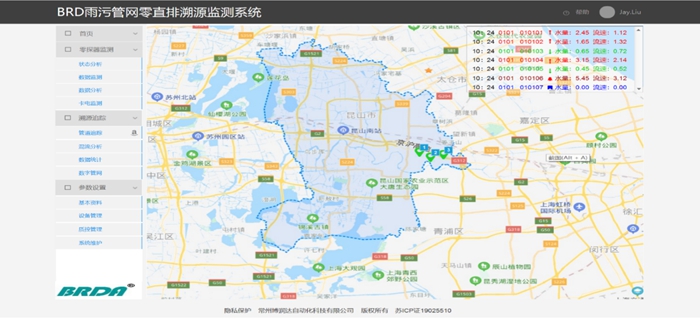

成功登錄系統后，進入一張圖系統首頁，首頁采用GIS地圖，項目以區域蒙版疊加的方式展示，以管道為節點，采用動態圖標展示，同時實時滾動顯示采集的數據信息及與上次數據信息比較后的狀態，可點擊顯示單個設備狀態信息。側面菜單欄可推拉點擊進入各個應用頁面。

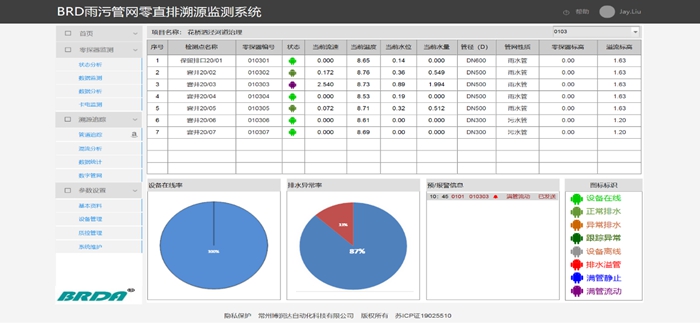

通過點擊側邊菜單欄，進入系統狀態分析界面，通過選擇管道名稱或編碼可以查看每條管道下，所有的零探器設備的運行狀態，狀態采用圖標對照指示，通過例表方式顯示每個探測設備采集實時數據，例：當前流速、水溫、液位、水量，同時也顯示對應的基礎參數進行對照，例監測點名稱、零探器編號、管徑、管網性質零探器標高及溢流標高等信息；同時采用餅狀圖展示該管道下，所有零探器的在線率及排水異常率，出現異常的可通過短信或微信推送的形式發送到相關責任人，可獲得及時的處理。
可通過側邊菜單欄或雙擊列表行，進行入到實時狀態界面，實時狀態界面主以零探器定位于GIS地圖上，實時了解的設備運行情況，零探器以動態圖標的形展示，當有數據變化或異常時，圖標以不同顏色展示。
通過點擊設備圖標，可顯示設備準確安裝位置、安裝后的現場圖片以及根據數據采集信息與數據庫中預存圖片進行對照、調取與展示，讓用戶可以直觀感受到當前數據對現場環境所產生的變化。
同時將設備的當前所在的水溫、液位高度與流速變化以12小時曲線圖形式展示，水量數據以12小時柱狀圖進行展示。

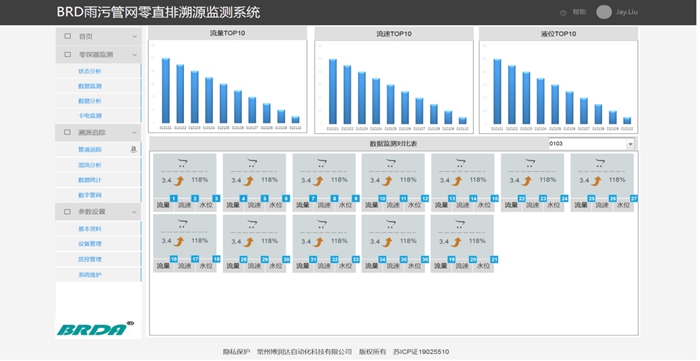

通過點擊側邊菜單欄數據監測，可以查看整個項目的流量TOP10，流速TOP10及液位TOP10，通過先擇管道名稱或編碼，可以直接獲取該條管道下所有設備的數據變化情況，包含與上一時間段數據的比值比例關系，變化情況。

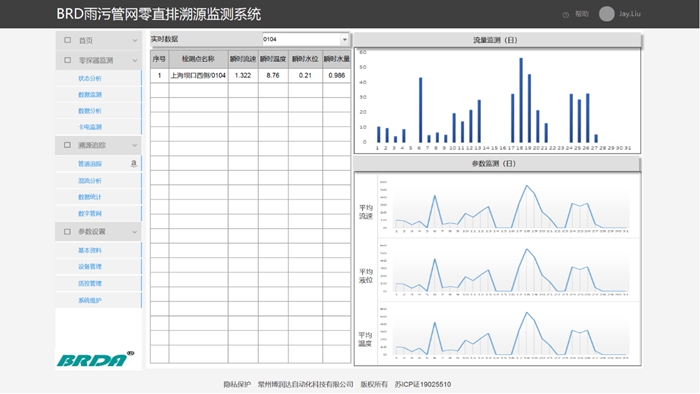

通過點擊側邊欄【數據分析】進入數據分析軟件界面，本界面主要分為三個部分，一是實時數據，二是流量監測與參數監測，通過下拉欄選擇【管道名稱或編碼】，以列表形式展示本條管道下所有的設備清單，通過單擊列表內容，以柱狀圖展示當月的日數據流量信息；以曲線圖形式展示月平均流速。
當現場監測設備安裝到一定數量后，且符合管道前端與后端相互聯通后，系統基于GIS地圖生成管道信息圖，并且根據監測設備采集的數據信息進行水源的追蹤溯源。

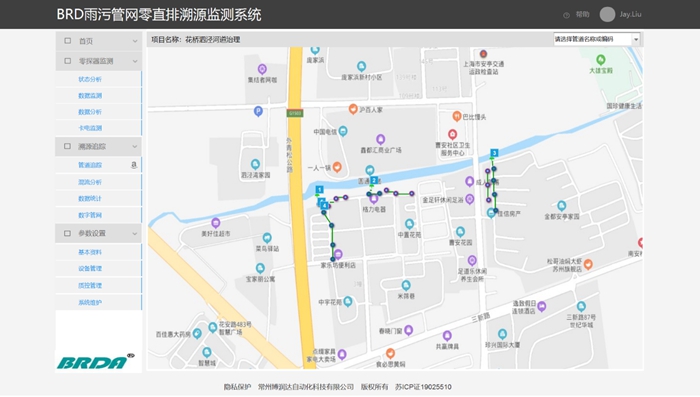

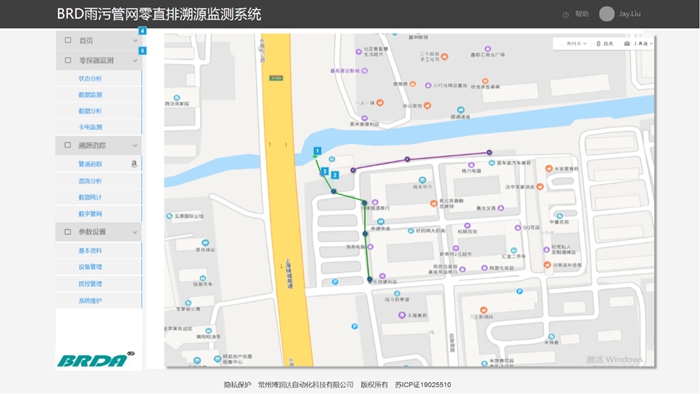

點擊側邊菜單欄【溯源追蹤】下拉【管道追蹤】，進入管道追蹤界面，項目下所有的可追管道模擬圖全部展示于GIS地圖上。

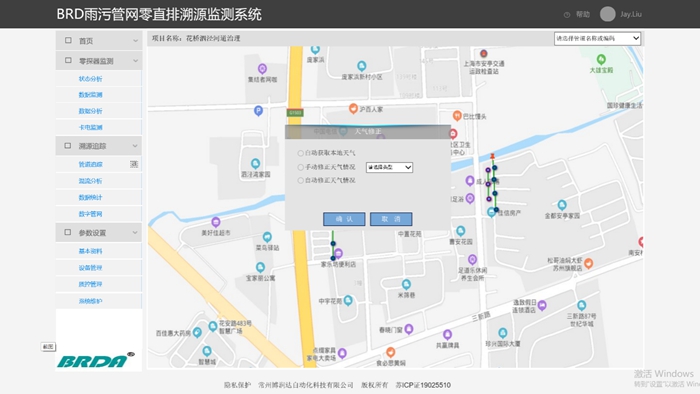

點擊【管道追蹤】旁小圖標，可對天氣信息進行修正，如果天氣預報與實際天氣不一致時，會影響道道追蹤的數據分析結果，通過此天氣修正后，可將誤判信息及時調整，以達到最準確的數據源。
通過下拉選擇【管道名稱或編碼】，GIS自動放大到該條管道的所有信息點與管道聯接線，當監測點數據異常或前后端不匹配時，管道與對應的監測點將會動態閃爍，提示業主該條管道存在異常，以獲時及時的處理與信息送達。

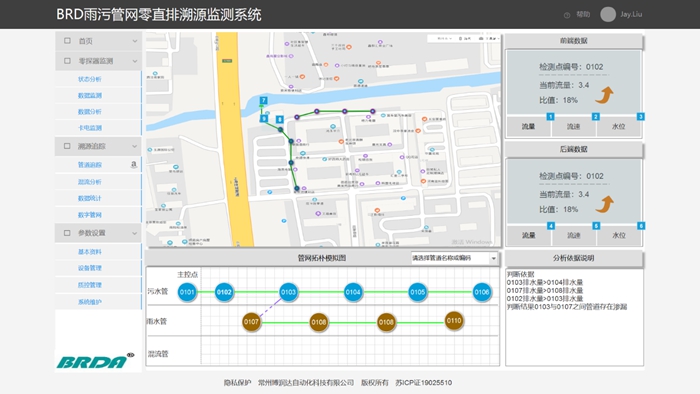

點擊側邊菜單欄【溯源追蹤】下拉【混流分析】進入頁面，所有的溯源追蹤管道GIS位圖展示，通過下拉選擇【管道名稱或編碼】，選擇后進入該條管道的模擬網格圖，并將該條異常管道的前端數據與后端數據的變化情況模塊展示，在模擬圖中展示異常點，并將分析依據進行文字說明。
